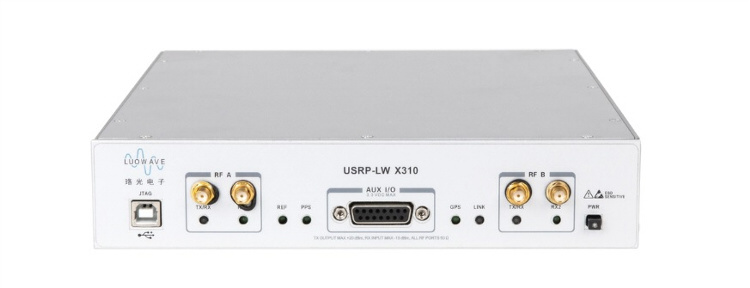

USRP-LW X310
DC12V 高性能ソフトウェア無線機 X310 USRP 拡張可能
プロダクト概観
X310は、高性能で、拡張性の高いSDRプラットフォームです。0～6GHzをカバーする2つの拡張帯域幅ドーターボード・スロットと、最大160MHzのベースバンド帯域幅、複数の高速インターフェース・オプション（PCIe、デュアル10GigE、デュアル1GigE）、および大型Kintex-7 FPGAを組み合わせた構造で、便利なデスクトップまたはラックマウント可能なハーフワイド1Uフォーム・ファクターです。
高性能ユーザー プログラム可能なFPGA
X310は、高性能でスケーラブルなSDRプラットフォームです。0～6GHzをカバーする2つの拡張帯域幅ドーターボード・スロット、最大160MHzのベースバンド帯域幅、複数の高速インターフェース・オプション（PCIe、デュアル10GigE、デュアル1GigE）、および大型Kintex-7 FPGAを、デスクトップまたはラックマウント可能な便利なハーフワイド1Uフォーム・ファクタに組み合わせたアーキテクチャです。
主な特長
1. USRP-LW X310の心臓部であるXC7K410T FPGAは、無線フロントエンド、ホスト・インターフェース、DDR3メモリなど、デバイス内のすべての主要コンポーネント間の高速接続を提供します。
2. UHDで提供されるデフォルトのFPGAコアは、デジタルのダウンコンバートとアップコンバート、細かい周波数チューニング、その他のDSP機能のすべての機能ブロックを提供し、UHD構造を使用する他のUSRPデバイスと互換性があります。
3. 大型のKintex-7 FPGAは、開発者がカスタムDSPブロックを組み込むための追加スペースを提供し、USRPがサポートする多数の開発フレームワーク、リファレンス・アーキテクチャ、オープンソース・プロジェクトと互換性があります。

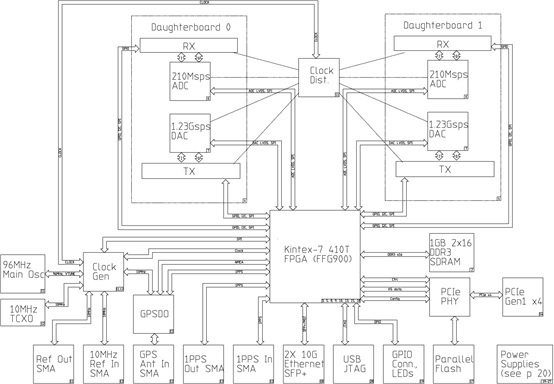

回路図

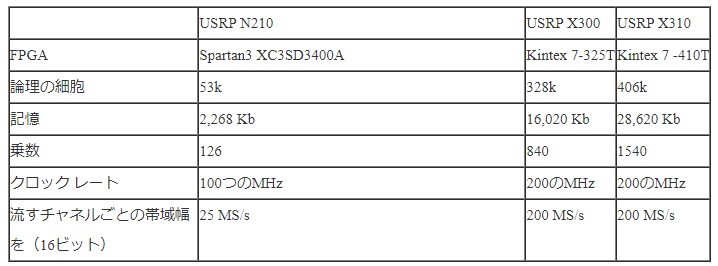

詳しい性能:
技術的パラメータ：
プロダクト概要:
USRP-LW X310は、様々な高速インターフェースから選択することができます。本体パネル上では、ギガビットイーサネットポートが最も簡単な接続方法です。PHY/MAC研究のような拡張帯域幅と低レイテンシを必要とするアプリケーションのために、LW X310はこの決定論的動作のための効率的なバスインターフェースPCIe x4を提供します。アプリケーションがネットワークレコードやマルチノード処理を使用する場合は、10Gポートが最適です。USRP-LW X310は、他の無線アプリケーションに役立つ多くの追加機能を備えています。例えば、FPGA設計では、マザーボード上の1GB DDR3をデータバッファリングとデータストレージとして使用できます。オプションの内蔵GPSDOは、50ns未満の同期遅延でGPSシステムに同期したときに、高精度の周波数基準を提供します。GPIOインターフェースを介してアンプやスイッチなどの外部コンポーネントを制御したり、イベント・トリガーなどの入力をサポートしたり、デバッグ信号を観測したりできます。また、USRP-LW X310にはJTAGアダプタが内蔵されており、開発者は新しいFPGAイメージを簡単にロードしてデバッグすることができます。
システム開発環境:
