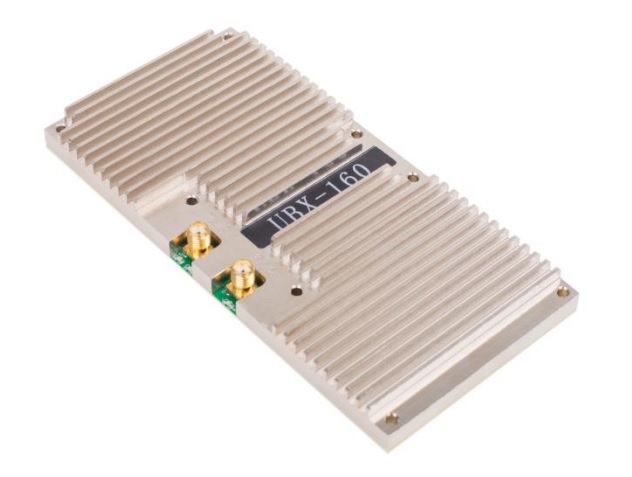

UBX-LW RF160MHz
160MHz 2944 USRP内蔵ソフトウェア無線機 拡張可能
プロダクト概観
USRP-LW 2944は、次世代無線通信システムの設計と導入のための、高性能で拡張可能なSDR（Software-Defined Radio）プラットフォームです。USRP-LW X310とUBX-LW160MHz RFドーターボード2枚で構成されています。 USRP-LW 2944ハードウェア・アーキテクチャは、10MHzから6GHzまで最大160Mの帯域幅を持つ2つの拡張帯域幅ドーターボード・スロットを組み合わせています。また、選択可能な複数の高速インターフェース（PCIe、ギガビット/10ギガビット・イーサネット・ポート）と、リソースが豊富でユーザがプログラム可能なKintex-7 FPGAを備えています。さらに、USRP-LW 2944はオープンソースのクロスプラットフォームUHDドライバを採用しており、多数の開発フレームワーク、互換性のあるリファレンス・アーキテクチャ、オープンソース・プロジェクトがあります。
160MHz 内蔵ソフトウェア無線
説明
USRP-LW 2944は、次世代無線通信システムの設計と導入のための、高性能で拡張可能なSDR（Software-Defined Radio）プラットフォームです。USRP-LW X310とUBX-LW160MHz RFドーターボード2枚で構成されています。
USRP-LW 2944ハードウェア・アーキテクチャは、10MHzから6GHzまで最大160Mの帯域幅を持つ2つの拡張帯域幅ドーターボード・スロットを組み合わせています。また、選択可能な複数の高速インターフェース（PCIe、ギガビット/10ギガビット・イーサネット・ポート）と、リソースが豊富でユーザがプログラム可能なKintex-7 FPGAを備えています。さらに、USRP-LW 2944はオープンソースのクロスプラットフォームUHDドライバを使用しており、多数の開発フレームワーク、互換性のあるリファレンス・アーキテクチャ、オープンソース・プロジェクトがあります。
USRP-LW 2944のデジタル処理コアとして、XC7K410T FPGAはすべての主要コンポーネント間の高速接続を提供します。RFフロント・エンド、ホスト・インターフェース、DDR3メモリを含みます。デフォルトのFPGAは、デジタル・ダウンコンバートとデジタル・アップコンバートを制御するためのすべてのUHD、細かい周波数調整、および他のいくつかのDSP機能ブロックを提供します。ユーザは、リソース豊富なKintex-7 FPGAの空き領域と、USRPがサポートするRFNoC開発フレームワークを利用して、独自のDSP処理モジュールを開発し、実装することができます。
USRP-LW2944は様々な高速インターフェースを提供します。デバイスのパネル上では、ギガビットイーサネットポートが最もシンプルで一般的に使用される接続方法の1つです。PHY/MAC研究のような拡張帯域幅と低レイテンシを必要とするアプリケーションのために、X310はこの決定論的動作のための効率的なバスインターフェースPCIe x4を提供します。アプリケーションでネットワーク記録やマルチノード処理を使用する場合は、10ギガビット・ポートが最適です。
USRP-LW2944は、他の無線アプリケーションに役立つ多くの追加機能を備えています。例えば、FPGA設計では、マザーボード上の1GB DDR3をデータバッファリングとデータストレージとして使用できます。オプションの内蔵GPSDOは、50ns以下の同期遅延でGPSシステムに同期する際に、高精度の周波数基準を提供します。ユーザーは、GPIOインターフェースを通じてアンプやスイッチなどの外部コンポーネントを制御したり、イベント・トリガーなどの入力をサポートしたり、デバッグ信号を観測したりすることができます。また、USRP-LW 2940にはJTAGアダプタが内蔵されており、開発者は新しいFPGAイメージを簡単にロードしてデバッグすることができます。
